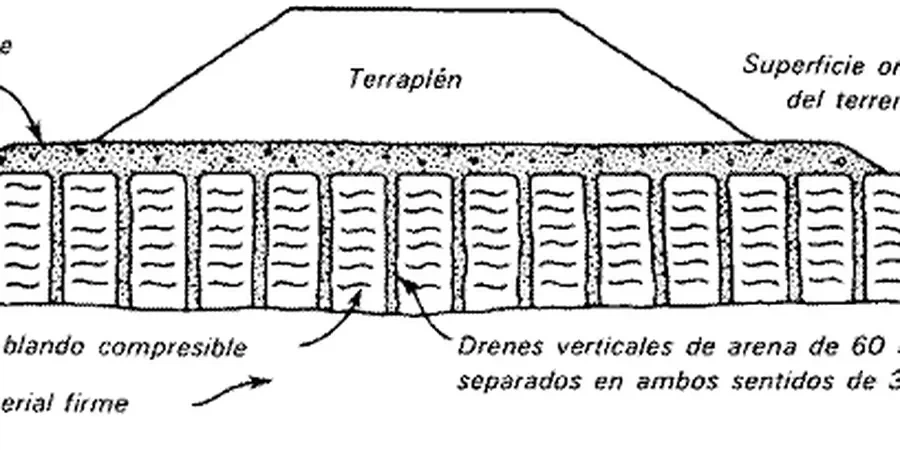

Entre les sols limoneux et sableux du centre-ville d’Albi, près de la cathédrale Sainte-Cécile, et les argiles plastiques des quartiers nord comme le Breuil ou la Madeleine, la différence de comportement hydraulique est frappante. Dans les zones basses proches du Tarn, les nappes phréatiques sont hautes et les tassements de consolidation peuvent atteindre plusieurs dizaines de centimètres sur des remblais récents. C’est pourquoi nous concevons des drains verticaux préfabriqués qui accélèrent le drainage des pressions interstitielles et réduisent les délais de préchargement. Avant de dimensionner le réseau de drains, nous réalisons toujours un essai de perméabilité en laboratoire pour calibrer le coefficient de consolidation horizontal, et nous croisons ces données avec un suivi des talus quand le site jouxte un thalweg urbanisé.
Dans l’argile molle d’Albi, un drain vertical bien dimensionné divise par quatre le temps de consolidation.
Méthodologie et portée
- Coefficient de consolidation horizontal C_h : 3,5 x 10⁻⁸ m²/s
- Rapport d’équivalence entre drain bande et drain circulaire : C_h / C_v = 3 à 5
- Pression de préchargement : 50 à 80 kPa
Considérations locales
Le climat océanique dégradé d’Albi, avec des précipitations annuelles moyennes de 750 mm concentrées en automne, sature les argiles du secteur de Cantepau et prolonge les délais de consolidation si le réseau de drains n’est pas adapté. Nous avons vu des chantiers où un espacement trop large (2,5 m au lieu de 1,5 m) a multiplié par trois la durée de préchargement. Il faut aussi anticiper le colmatage des drains dans les sols très fins (passant à 80 µm > 90 %) en prévoyant un géotextile de filtration calibré. Sans une étude de stabilité des talus avant la mise en remblai, le risque de rupture par cisaillement non drainé reste élevé.
Normes applicables
Eurocode 7 (EN 1997-1:2004) – Calcul géotechnique, NF P 94-091 – Essai de perméabilité in situ, NF P 94 – Résistance à la traction des géotextiles, Recommandations du CFMS – Drains verticaux préfabriqués (2010)
Services techniques associés
Dimensionnement et maillage
Calcul de l’espacement, de la profondeur et du type de drain à partir des essais de consolidation (œdomètre) et de perméabilité. Nous fournissons un plan de pose avec contrôle qualité des joints et des sorties en tête de drain.
Suivi de consolidation et validation
Installation de capteurs de pression interstitielle et de tassomètres pour valider le modèle de consolidation en cours de préchargement. Nous ajustons le maillage si les vitesses de tassement mesurées s’écartent de plus de 20 % des prévisions.
Paramètres typiques
Questions courantes
Quelle est la différence entre un drain vertical préfabriqué et un drain de sable classique à Albi ?
Le drain préfabriqué (bande géotextile) s’installe en battage mécanique, sans excavation ni apport de matériau, ce qui réduit les délais et les coûts sur les sites albigeois où l’argile molle est épaisse. Le drain de sable reste plus lent et nécessite un forage destructif, donc nous le réservons aux cas où un géotextile filtrant n’est pas suffisant.
Combien coûte une étude de conception de drains verticaux préfabriqués à Albi ?
Le coût d’une étude complète (dimensionnement + suivi de consolidation) se situe entre 870 € et 2 580 € selon la surface à traiter et le nombre de points de contrôle. Ce tarif inclut la modélisation par éléments finis et la rédaction du rapport de conception.
Quels sont les risques si les drains sont mal espacés dans l’argile albigeoise ?
Un espacement trop large (au-delà de 2 m) allonge la durée de consolidation de 50 à 100 % et peut provoquer des tassements différentiels sous le remblai. Il faut aussi éviter un espacement trop serré (< 1 m) qui remanie le sol et réduit la perméabilité horizontale.
