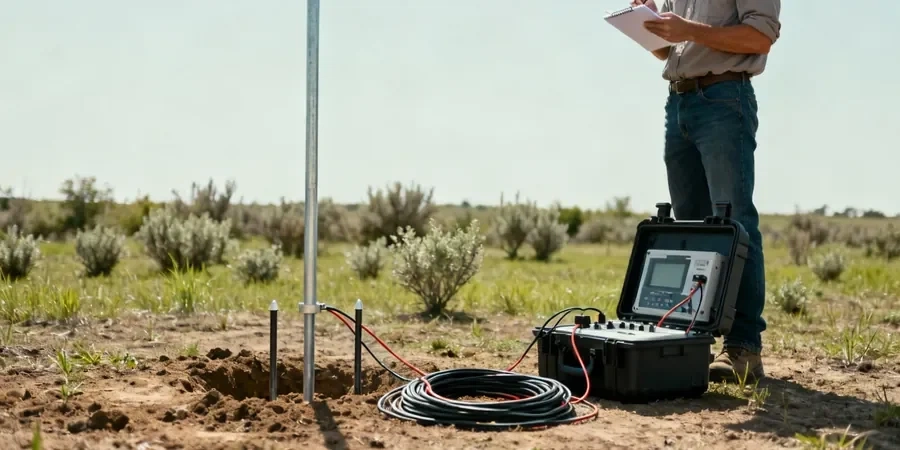

Sur le terrain, on déploie un dispositif à quatre électrodes (Wenner ou Schlumberger) relié à un résistivimètre. On injecte un courant continu dans le sol par deux électrodes et on mesure la différence de potentiel entre deux autres. La distance entre électrodes dicte la profondeur d'investigation. À Albi, sur les formations du bassin tarnais, on rencontre des alternances de marnes, calcaires et argiles qui compliquent l'interprétation. C'est pourquoi on combine souvent la résistivité électrique avec un géoradar GPR pour affiner les contrastes latéraux. Le profil de résistivité en continu permet de cartographier les horizons et d'identifier les zones de fracturation ou de dissolution.
À Albi, 12 SEV linéaires sur 400 mètres ont révélé un paléochenal comblé de sables argileux, invisible en prospection de surface.
Méthodologie et portée
Considérations locales
Le principal risque à Albi, c'est la présence de cavités souterraines liées à l'exploitation ancienne de la pierre. Le calcaire du Tarn est karstifié par endroits. Une résistivité très élevée (>600 ohm.m) peut indiquer une cavité vide; une résistivité très basse (<20 ohm.m) signale une argile de remplissage saturée. L'inversion 2D permet de localiser ces anomalies. On respecte la norme NF P94-411 pour la mise en œuvre et l'interprétation des sondages électriques. L'absence d'une campagne SEV peut conduire à des fondations mal dimensionnées sur des vides non détectés.
Normes applicables
NF P94-411 — Sondages électriques de résistivité, NF P94-410 — Essais géophysiques en subsurface, Eurocode 7 (EN 1997-1:2004) — Reconnaissance des terrains
Services techniques associés
Sondage Électrique Vertical (SEV) ponctuel
Mesure de la résistivité apparente en un point avec élargissement progressif de l'espacement AB/2. Profondeur jusqu'à 50 m. Idéal pour une reconnaissance rapide de la stratigraphie.
Tomographie de résistivité électrique 2D
Profil continu de 200 à 800 mètres avec 48 à 64 électrodes. Inversion automatique des pseudosections. Cartographie des cavités, des zones de dissolution et des hétérogénéités latérales.
Cartographie de résistivité de surface
Grille régulière d'électrodes (maillage carré ou rectangulaire) pour une cartographie 3D des résistivités sur des surfaces de 0,5 à 5 hectares. Appliqué à la détection d'anciennes carrières souterraines à Albi.
Paramètres typiques
Questions courantes
Quelle est la différence entre un SEV ponctuel et une tomographie 2D ?
Le SEV ponctuel mesure la résistivité en un seul point en élargissant l'écartement des électrodes ; il donne un profil vertical 1D. La tomographie 2D utilise un ruban de 24 à 64 électrodes fixes et couvre un profil continu en surface, avec une inversion qui restitue une coupe 2D de la résistivité. À Albi, on choisit la tomographie quand on cherche des hétérogénéités latérales comme des paléochenaux ou des cavités.
Quelle profondeur d'investigation peut-on atteindre avec la résistivité électrique à Albi ?
Avec un dispositif Wenner ou Schlumberger, on atteint 5 à 80 mètres de profondeur selon l'espacement AB/2 (distance entre les électrodes de courant). Dans les formations marno-calcaires d'Albi, on obtient une bonne résolution jusqu'à 40 mètres, ce qui suffit pour la plupart des fondations superficielles et des études hydrogéologiques.
Combien coûte une campagne de résistivité électrique dans le Tarn ?
Le coût d'une campagne de résistivité électrique à Albi varie entre 580 € et 1 030 € selon le nombre de points SEV, la longueur des profils et le type de dispositif (ponctuel ou tomographie 2D). Ce tarif inclut l'acquisition terrain, l'inversion des données et un rapport d'interprétation. Pour un devis précis, contactez-nous avec les coordonnées de votre projet.
Quand faut-il compléter un SEV par un autre essai géophysique ?
On combine souvent la résistivité électrique avec une méthode sismique (MASW ou tomographie sismique) quand on doit distinguer une variation de résistivité due à la lithologie d'une variation due à l'eau. Par exemple, une zone de marnes altérées saturées donne une résistivité basse similaire à une argile plastique ; le contraste de vitesse d'onde de cisaillement (Vs) lève l'ambiguïté.
