Un atelier de forage mobile, équipé de tarières à percussion et de pompes d'injection haute pression, se positionne sur la rive droite du Tarn. À Albi, le sous-sol raconte une histoire géologique complexe : des argiles à graviers surmontant la molasse stampienne, une roche tendre typique du bassin aquitain qui gouverne la moindre fondation. La conception d'ancrages actifs ou passifs commence toujours par cette lecture du terrain — car une tirant d'ancrage mal dimensionné dans un banc molassique altéré peut glisser sans prévenir. Nous déployons une méthode rigoureuse combinant l'essai d'arrachement préalable selon la norme NF P94-153 et une modélisation aux éléments finis, pour garantir que chaque ancrage travaille en parfaite adhérence avec le massif rocheux albigeois. Le forage descend souvent entre 8 et 25 mètres de profondeur, traversant les nappes perchées qui caractérisent les coteaux de la ville épiscopale. Pour les ouvrages de soutènement en site urbain dense, nous corrélons systématiquement les données d'ancrage avec les résultats d'un essai pressiométrique afin de calibrer le frottement latéral unitaire dans les horizons molassiques hétérogènes.
Un ancrage dans la molasse albigeoise bien dimensionné dépasse couramment 15 mètres de scellement utile et mobilise un frottement latéral de 0,4 à 0,7 MPa.
Notre approche et périmètre
Considérations locales

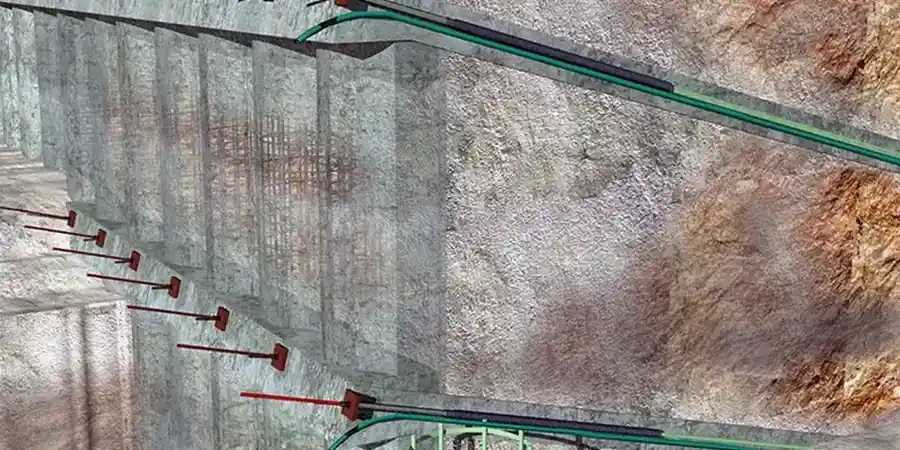

Un immeuble de huit étages en cours de fondation sur l'avenue Gambetta a révélé une poche d'argile plastique coincée entre deux bancs de molasse fracturée. Le bureau de contrôle a exigé la reprise des efforts horizontaux par un voile ancré passif, car la poussée des terres calculée atteignait 180 kN/m linéaire de façade. Sans intervention, le glissement du massif vers l'excavation aurait compromis la mitoyenneté avec un bâtiment classé. Nous avons conçu une ligne d'ancrages forés à 22 mètres, traversant la poche molle pour sceller dans la molasse compacte sous-jacente, avec une inclinaison de 25 degrés par rapport à l'horizontale. L'essai d'arrachement de conformité a confirmé une résistance limite de 290 kN, supérieure de 20 % à la charge de service. Ce cas illustre un risque récurrent dans le sous-sol albigeois : l'hétérogénéité verticale de la molasse, qui peut alterner des passées indurées et des lentilles décomprimées sur quelques mètres seulement. Une reconnaissance insuffisante conduit à des scellements sous-dimensionnés ; une rupture d'ancrage peut alors se propager en cascade le long d'un rideau de soutènement.
Normes de référence
NF P94-153 : Essai statique de tirant d'ancrage — procédure d'arrachement, Eurocode 7 (NF EN 1997-1:2005) : Calcul géotechnique — états limites ultimes et de service, NF EN 1537 : Exécution des travaux géotechniques spéciaux — tirants d'ancrage, Recommandations CFMS (Comité Français de Mécanique des Sols) — ancrages passifs en site urbain
Services techniques associés
Dimensionnement géotechnique des tirants
Calcul des efforts axiaux, longueur de scellement et espacement selon les paramètres de la molasse albigeoise. Modélisation par éléments finis (PLAXIS 2D/3D) prenant en compte la stratigraphie locale et les nappes perchées.
Essais d'arrachement et contrôle
Réalisation d'essais préalables sur ancrage sacrificiel pour valider le frottement latéral unitaire, puis essais de réception sur 25 % du lot. Rapport d'essai avec courbes charge-déplacement.
Conception de la protection anticorrosion
Étude de l'agressivité des sols et des eaux du Tarn. Définition du niveau de protection (gaine, coulis, surépaisseur d'acier) pour une durée de service de 50 ou 100 ans selon l'ouvrage.
Paramètres typiques
Questions et réponses
Quel est le coût d'une étude de conception d'ancrages pour un mur de soutènement à Albi ?
Notre prestation de conception d'ancrages actifs ou passifs à Albi se situe entre 1080 € et 3120 €, selon la complexité du site et le nombre de tirants à dimensionner. Ce montant inclut la campagne de reconnaissance in situ, le calcul géotechnique complet sous PLAXIS, la rédaction du cahier de forage et les essais d'arrachement de contrôle. Nous adaptons le périmètre à chaque projet : un rideau de 10 ancrages en site simple sera dans la fourchette basse, tandis qu'un soutènement en centre historique avec contraintes de mitoyenneté et nappe superficielle mobilisera l'enveloppe haute.
Quelle différence entre un ancrage actif et un ancrage passif dans le contexte géologique d'Albi ?
Un ancrage actif est mis en tension immédiatement après scellement du coulis, ce qui comprime le massif et limite les déplacements dès la phase de terrassement. Il est indiqué pour les soutènements en site urbain dense, où les tassements différentiels ne sont pas tolérables. Un ancrage passif travaille par réaction : il mobilise sa résistance seulement lorsque le sol se déplace. Dans la molasse albigeoise, qui peut fluer lentement sous contrainte, nous préconisons souvent des ancrages actifs pour les ouvrages définitifs, car ils offrent un contrôle immédiat des déformations. Les passifs conviennent mieux aux stabilisations de talus naturels où un léger déplacement est acceptable.
Quelle norme régit les essais d'arrachement sur les ancrages en France ?
La norme NF P94-153 définit la procédure d'essai statique de tirant d'ancrage par arrachement. Elle spécifie le protocole de mise en charge par paliers successifs, la mesure des déplacements en tête et le critère de fluage. Pour les ouvrages géotechniques à Albi, nous appliquons également l'Eurocode 7 (NF EN 1997-1) pour le calcul aux états limites, et la norme d'exécution NF EN 1537 pour la mise en œuvre des tirants. Ces trois textes garantissent que l'ancrage résistera aux efforts de service avec le coefficient de sécurité réglementaire.
