L'erreur la plus fréquente sur les projets routiers dans l'Albigeois consiste à extrapoler la portance d'un sol depuis un simple relevé visuel de surface. Les formations superficielles de la vallée du Tarn, composées de limons argileux et de marnes altérées sur les coteaux calcaires qui entourent la cité épiscopale, changent radicalement de comportement mécanique avec la saturation hydrique — une constante des hivers doux et pluvieux d'Albi, où les précipitations annuelles avoisinent les 700 mm. Un indice CBR mesuré à 12 en période sèche peut chuter sous 5 après une semaine de pluie soutenue, rendant la plateforme inapte au trafic de chantier et compromettant le dimensionnement de la structure de chaussée. Pour fiabiliser le projet, il est indispensable de coupler l'essai CBR avec une granulométrie qui identifie la fraction fine responsable de la sensibilité à l'eau, et un essai Proctor qui fixe la densité de référence pour le compactage des remblais.
Un indice CBR immersion mesuré sur limon argileux à Albi peut chuter de 40 % après quatre jours d'imbibition, reclassant la plateforme et modifiant le dimensionnement de chaussée.
Notre approche et périmètre
Considérations locales
La norme NF P 94-078 et le fascicule 25 du CCTG imposent une classification GTR des sols avant tout dimensionnement de chaussée, mais c'est la géomorphologie spécifique d'Albi qui rend cette exigence critique. Les remblais anthropiques historiques du centre-ville, accumulés depuis l'époque médiévale sur les pentes de la cité épiscopale, constituent des horizons hétérogènes où la portance peut varier du simple au triple sur moins de 20 mètres. Un projet d'élargissement de voirie dans le quartier de Cantepau ou sur les berges aménagées du Tarn, sans reconnaissance CBR préalable, expose le maître d'ouvrage à des tassements différentiels entre la chaussée existante et la nouvelle emprise, avec fissuration longitudinale du revêtement dès les premières saisons thermiques. Le risque est aggravé par la présence de niveaux de graves argileuses mal compactées dans les anciennes zones d'expansion urbaine des années 1970, où le CBR résiduel peut descendre sous 3, imposant une substitution ou un traitement aux liants hydrauliques avant mise en œuvre de la couche de forme.
Normes de référence
NF P 94-078 : Indice CBR après immersion — Mesure sur sols compactés, NF P 11-300 : Classification des matériaux utilisables dans la construction des remblais et des couches de forme, Guide des Terrassements Routiers (SETRA/LCPC) : Réalisation des remblais et des couches de forme, fascicules I et II, Fascicule 25 du CCTG : Exécution des travaux de terrassement, NF EN 13286-47 : Mélanges traités aux liants hydrauliques — Méthode d'essai pour la détermination de l'indice CBR
Services techniques associés

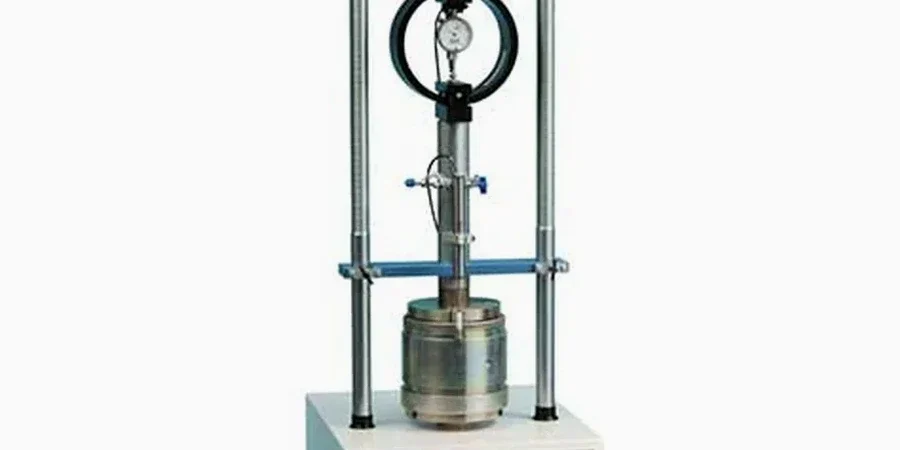

Essai CBR en laboratoire
Détermination de l'indice CBR immédiat et après immersion de 96 heures sur échantillons compactés à l'énergie Proctor Normal ou Modifié, selon NF P 94-078. Mesure de la pression de gonflement associée pour les sols argileux sensibles du Tarn. Rapport incluant la classification GTR et la proposition de classe de plateforme.
Reconnaissance de plateforme in situ
Sondages à la tarière mécanique et prélèvements d'échantillons intacts à profondeur ciblée sous le niveau de la future plateforme. Maillage adapté au linéaire du projet (25 à 50 mètres) avec repérage GPS des points et identification visuelle des sols selon la norme NF P 94-400.
Étude de traitement des sols
Évaluation du gain de portance par traitement aux liants hydrauliques (chaux, ciment) ou chaux seule sur les limons argileux à CBR inférieur à 5. Essais CBR sur mélanges traités après cure de 7 et 28 jours, avec dosage optimal déterminé par essais Proctor modifié et suivi de la résistance à la compression simple.
Paramètres typiques
Questions et réponses
Quel est le coût d'une étude CBR pour une voirie communale à Albi ?
Pour un linéaire de voirie communale standard dans l'Albigeois, comptez entre 160 € et 300 € par point d'essai CBR en laboratoire, incluant l'imbibition de 96 heures et le rapport d'interprétation. Une campagne de reconnaissance avec 5 points d'essai et prélèvements in situ se situe généralement entre 800 € et 1 500 € HT, selon l'accessibilité du site et la profondeur des sondages. Ce budget couvre la caractérisation complète de la plateforme et le dimensionnement associé.
Quelle est la différence entre un CBR immédiat et un CBR immersion ?
L'indice CBR immédiat mesure la portance du sol compacté à sa teneur en eau naturelle au moment du prélèvement, sans saturation préalable. L'indice CBR immersion, exigé par la norme NF P 94-078 pour le dimensionnement des chaussées, est déterminé après 96 heures d'imbibition sous eau, ce qui simule les conditions hydriques les plus défavorables que le sol connaîtra en service. Sur les limons argileux d'Albi, l'écart entre les deux valeurs dépasse fréquemment 40 %, ce qui rend l'essai immersion indispensable pour éviter un sous-dimensionnement de la couche de forme.
Combien de points d'essai CBR faut-il pour un projet routier de 500 mètres ?
Pour un linéaire de 500 mètres dans le contexte géologique d'Albi, où les sols peuvent varier entre alluvions limoneuses, marnes altérées et remblais anthropiques, nous recommandons un maillage de 10 points d'essai au minimum, soit un point tous les 50 mètres. Si le tracé traverse une zone de transition géologique identifiée sur la carte géologique au 1/50 000 (feuille d'Albi), ce maillage doit être resserré à un point tous les 25 mètres sur le secteur concerné pour garantir une classification de plateforme fiable.
Quelles valeurs de CBR sont nécessaires pour une chaussée souple et une chaussée rigide ?
Pour une chaussée souple classique (type grave-bitume + enrobé), la plateforme doit atteindre au minimum un CBR de 10 (classe PF2) sous la couche de forme, avec une couche de forme d'épaisseur ajustée selon le trafic. Pour une chaussée rigide en béton, un CBR de 5 peut suffire si la couche de fondation est correctement dimensionnée, mais le Guide des Chaussées en Béton recommande un CBR supérieur à 8 pour limiter les contraintes de flexion. Dans l'Albigeois, les limons traités à la chaux permettent couramment de remonter un CBR de 4 à plus de 15 après 28 jours de cure.
