Un projet de bâtiment tertiaire près de la rocade d'Albi, sur des alluvions anciennes du Tarn. Les sondages préliminaires montrent des limons mous sur plus de 6 mètres. Les tassements calculés dépassent les seuils admissibles pour une fondation superficielle classique. Le bureau d'études a prescrit une solution d'amélioration de sol par colonnes ballastées. Notre équipe technique a dimensionné un maillage de colonnes traversant la couche compressible pour reporter les charges sur les graves saines sous-jacentes. Cette approche a réduit les tassements différentiels à moins de 2 cm, rendant le projet constructible sans fondations profondes. À Albi, où les terrasses alluviales du Tarn alternent avec des formations molassiques altérées, la conception de colonnes ballastées s'impose comme une alternative économique au pieux traditionnel. Nous intervenons sur tout le bassin albigeois pour caractériser le sol en place et adapter le maillage au module de déformation réel, pas à une hypothèse de bureau. Avant de finaliser le plan de colonnes, nous vérifions systématiquement la compacité du substratum porteur par essai CPT pour éviter toute rupture poinçonnante sous la charge transmise.
Un maillage de colonnes ballastées bien conçu peut diviser le tassement total par un facteur de 2 à 3 sans recourir aux pieux.
Notre approche et périmètre
Considérations locales
Le quartier de la Madeleine à Albi repose sur des alluvions récentes du Tarn, souvent lâches en profondeur. À l'inverse, le secteur du Breuil, sur la rive droite, présente des molasses altérées mais un toit rocheux très irrégulier. La conception de colonnes ballastées ne s'adapte pas de la même manière dans ces deux contextes. Dans les alluvions, le risque principal est l'insuffisance de confinement latéral en tête de colonne, surtout si le sol encaissant a une cohésion faible. Nous modélisons ce risque et ajoutons si nécessaire une couche de répartition granulaire renforcée par géotextile. Dans les molasses altérées, le danger vient d'une hétérogénéité du refus : une colonne peut buter sur une tête de roche dure tandis que sa voisine traverse l'altération sur 2 mètres supplémentaires. Cela crée des tassements différentiels inacceptables. Nous imposons un levé topographique précis de chaque fond de forage pour adapter la longueur des colonnes en temps réel. Un mauvais diagnostic de ces contrastes géologiques conduit à une amélioration illusoire du sol.
Normes de référence
NF EN 14731:2005 - Exécution des colonnes ballastées, NF P94-261 (Eurocode 7) - Justification des ouvrages géotechniques, NF P94-150 - Essai de chargement statique en tête de colonne
Services techniques associés
Dimensionnement géotechnique
Modélisation du massif renforcé par la méthode de Priebe, calage sur essais pressiométriques ou CPT, calcul des tassements résiduels et du facteur d'amélioration. Fourniture d'un plan de maillage, d'une note de calcul et des critères de réception.
Contrôle d'exécution et réception

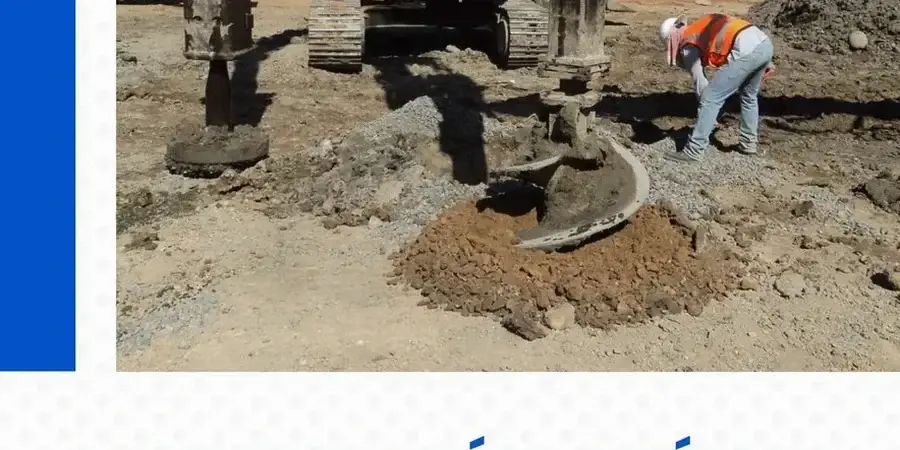

Suivi de l'enfoncement du vibreur, enregistrement des paramètres de compactage (énergie, intensité hydraulique), essais de chargement en tête de colonne selon NF P94-150, contrôle granulométrique du matériau d'apport.
Paramètres typiques
Questions et réponses
Quel est le coût d'une étude de conception de colonnes ballastées à Albi ?
Le budget pour une mission de conception de colonnes ballastées (dimensionnement, plan de maillage et note de calcul) se situe généralement entre €1.180 et €4.100. Ce montant varie selon la surface de la zone à traiter, le nombre de sondages pressiométriques disponibles et la complexité du modèle géologique sous-jacent.
Comment validez-vous l'efficacité des colonnes ballastées après leur exécution ?
Nous réalisons des essais de chargement statique en tête de colonne conformément à la norme NF P94-150. Un vérin applique une charge par paliers et nous mesurons le tassement. Le module de déformation obtenu est comparé à la valeur de calcul. Nous pouvons aussi effectuer des essais pressiométriques entre les colonnes pour vérifier l'amélioration globale du massif.
Dans quels types de sols albigeois les colonnes ballastées sont-elles les plus adaptées ?
Elles sont particulièrement efficaces dans les alluvions limoneuses et sableuses lâches du Tarn, les remblais compressibles du centre historique et les molasses altérées de la rive droite. En revanche, elles sont moins adaptées dans les argiles très molles saturées où le confinement latéral est insuffisant.
