Lorsque le projet touche aux formations molassiques et aux alluvions anciennes du Tarn, la norme NF P94-500 pour les missions géotechniques impose une reconnaissance adaptée. À Albi, où la morphologie urbaine épouse un relief de coteaux et de terrasses alluviales, la tomographie sismique s'avère souvent la solution la plus pertinente pour imager le sous-sol sans intrusion. Nous utilisons la réfraction pour cartographier le toit du substratum molassique, dont la profondeur varie rapidement d'une rive à l'autre, et la réflexion haute résolution pour détecter les cavités karstiques qui affectent ponctuellement les calcaires sous-jacents. Cette double approche permet d'anticiper les hétérogénéités qui pourraient compromettre la stabilité d'un ouvrage. Dans les secteurs en pente comme le quartier de la Madeleine, nous couplons souvent cette investigation avec une évaluation de la stabilité des talus pour prévenir tout glissement différentiel.
La tomographie sismique à Albi permet de visualiser le toit de la molasse stampienne et de repérer les anomalies karstiques avant toute excavation.
Notre approche et périmètre
Considérations locales

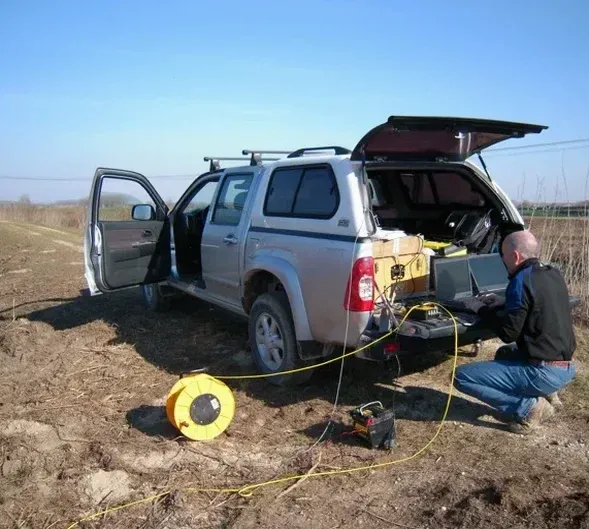

Le dispositif de terrain que nous déployons à Albi associe un câble sismique multiconducteur de 120 mètres, des géophones verticaux à bobine mobile et un sismographe à 24 bits de résolution. Le déclenchement de la source est enregistré par un géophone trigger qui garantit la précision du temps zéro à 0.1 ms près. En contexte urbain albigeois, le principal défi opérationnel reste le bruit ambiant : circulation sur les quais, travaux de voirie, vibrations industrielles. Nous y répondons par un stacking vertical systématique de 5 à 8 impacts par point de tir et par l'application de filtres de Butterworth en post-traitement. Une mauvaise qualité d'enregistrement compromet l'inversion tomographique et peut masquer des anomalies critiques, comme les zones décomprimées au-dessus d'un paléochenal du Tarn. En cas de doute sur un réflecteur profond, nous préconisons un croisement avec un essai CPT pour caler la colonne stratigraphique sur un point de vérité terrain.
Normes de référence
NF P94-500 – Missions géotechniques, NF P 94 – Guide for Using the Seismic Refraction Method, Eurocode 8 (NF EN 1998-1) – Calcul sismique et classification des sols (paramètre Vs30), NF EN ISO 22476-3 – Essais au pénétromètre statique (CPT) – couplage possible pour calage lithologique
Services techniques associés
Tomographie par réfraction pour fondations
Cartographie du toit de la molasse stampienne sous les alluvions du Tarn et les remblais anthropiques. Nous déterminons les vitesses sismiques Vp et Vs pour le calcul du module dynamique et la classification des terrains selon l'Eurocode 8. Cette prestation est particulièrement demandée pour les projets de construction en bordure de la plaine alluviale, où l'épaisseur des sédiments meubles peut varier de 3 à 15 mètres sur de courtes distances.
Tomographie par réflexion haute résolution
Détection des cavités karstiques et des anomalies structurales dans les calcaires sous-jacents à la molasse. Nous utilisons une source haute fréquence et un pas de tir réduit pour imager les réflecteurs entre 10 et 60 m de profondeur. Cette méthode est cruciale à Albi, où le karst se développe préférentiellement à l'interface entre la molasse et les calcaires jurassiques, créant des risques d'effondrement localisé.
Paramètres typiques
Questions et réponses
Quel est le coût d'une campagne de tomographie sismique à Albi ?
Le budget pour une étude de tomographie sismique par réfraction ou réflexion à Albi se situe généralement entre 2 380 € et 5 260 €, selon la longueur des profils, le nombre de géophones déployés, la source utilisée et les contraintes d'accès au terrain. Ce montant inclut la mobilisation de l'équipe, l'acquisition des données, le traitement tomographique et la remise du rapport géophysique interprété. Pour un projet spécifique, nous établissons un devis détaillé après visite du site.
Quelle est la différence entre la réfraction et la réflexion sismique ?
La réfraction sismique exploite les ondes coniques qui se propagent le long des interfaces géologiques et sont réfractées de façon critique ; elle est idéale pour cartographier le toit d'un substratum plus rapide, comme la molasse sous les alluvions. La réflexion sismique enregistre les ondes réfléchies aux interfaces d'impédance acoustique, ce qui permet de détecter des cavités ou des failles. À Albi, nous combinons souvent les deux méthodes : la réfraction pour le modèle de vitesse global, la réflexion pour les anomalies locales.
Quels sont les paramètres mesurés et comment sont-ils utilisés ?
Nous mesurons principalement les vitesses de propagation des ondes de compression (Vp) et de cisaillement (Vs). Ces vitesses permettent de calculer les modules dynamiques (Ed, Gd), le coefficient de Poisson dynamique, et surtout la vitesse moyenne des ondes de cisaillement sur 30 mètres (Vs30) pour la classification sismique des sols selon l'Eurocode 8. Les coupes tomographiques en Vp et Vs fournissent une image continue du sous-sol utilisée directement par l'ingénieur structure pour dimensionner les fondations.
Peut-on réaliser des mesures en milieu urbain dense à Albi ?
Oui, nous adaptons nos protocoles au contexte urbain albigeois. Nous utilisons des sources sismiques à faible empreinte (masse chutante sur plaque) qui ne génèrent pas de vibrations dommageables aux structures avoisinantes. Le bruit ambiant est compensé par un stacking vertical de plusieurs impacts et par l'application de filtres numériques passe-bande adaptés aux fréquences d'intérêt. Nous intervenons régulièrement dans les ruelles étroites du centre historique et sur les quais du Tarn sans difficulté particulière.
