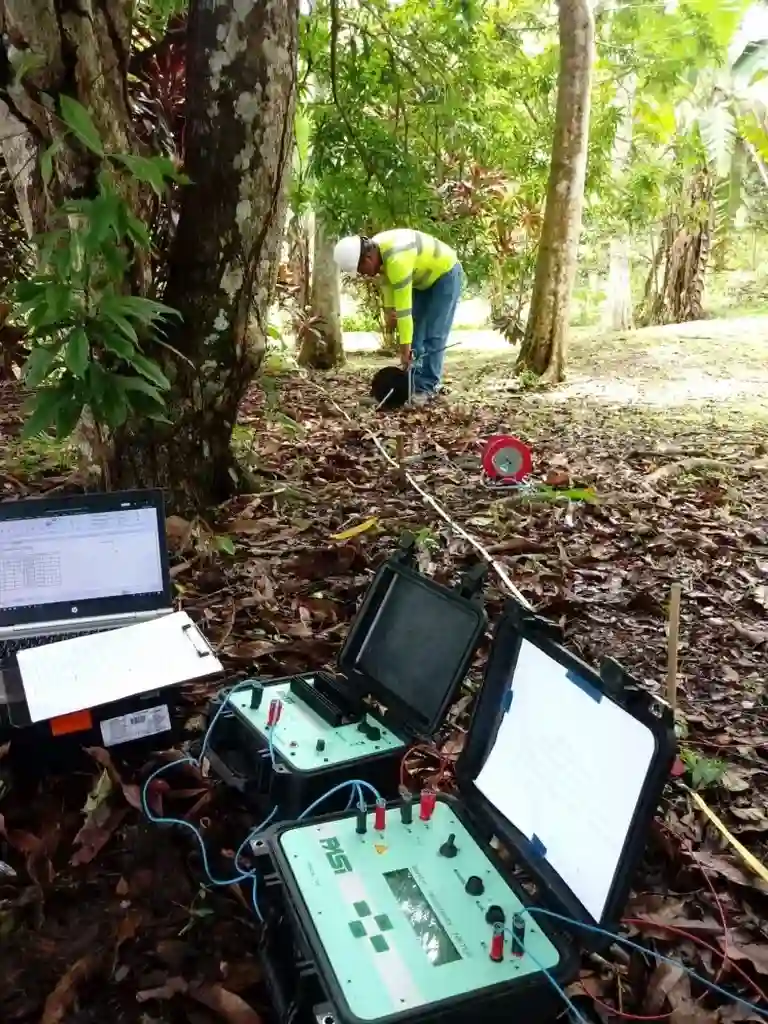

Le dispositif déployé sur le terrain albigeois repose sur un résistivimètre multicanaux couplé à un réseau d'électrodes en acier inoxydable, disposées en ligne selon la configuration Wenner ou Schlumberger. L'appareil injecte un courant continu calibré dans le sol et mesure la différence de potentiel résultante entre les électrodes de réception. Sur les terrains sédimentaires du Bassin aquitain qui caractérisent la région d'Albi, cette technique permet de discriminer efficacement les argiles à graviers des molasses sous-jacentes. Avant d'opter pour un dispositif d'acquisition profond, un sondage SPT peut s'avérer utile pour calibrer les valeurs de résistance de pointe avec les contrastes de résistivité. La compacité des formations et la présence d'une nappe perchée dans les alluvions anciennes du Tarn influencent directement les paramètres d'injection et l'espacement inter-électrodes que nous sélectionnons sur site.
La résistivité électrique différencie les argiles gonflantes des calcaires sains sous Albi, un contraste que ni le CPT ni le SPT ne capturent aussi nettement.
Notre approche et périmètre
Considérations locales
La norme NF P94-500 régit les missions géotechniques en France et la phase d'investigation G2 AVP impose une reconnaissance homogène du site. Sous Albi, le risque majeur réside dans la présence de cavités karstiques dans les calcaires stampiens affleurant au nord-est de la ville, sur les communes limitrophes de Lescure-d'Albigeois et Cagnac-les-Mines. Ces vides, lorsqu'ils sont comblés d'argile saturée, présentent une anomalie de résistivité électrique inférieure à 30 ohm.m, encaissée dans un massif calcaire résistant à plus de 300 ohm.m. Omettre une campagne de SEV avant d'implanter un bâtiment sur ces secteurs expose à des tassements différentiels sévères, voire à des effondrements localisés. La maille de reconnaissance doit être resserrée à moins de 5 mètres entre profils parallèles pour garantir la détection de cavités de taille métrique.
Normes de référence
NF P94-500 (missions géotechniques), NF P 94 (electrical resistivity), Eurocode 7 - NF EN 1997-2 (reconnaissance des terrains)
Services techniques associés
Sondage électrique vertical (SEV) 1D
Mesure de la variation verticale de résistivité sous un point central. Idéal pour estimer l'épaisseur des remblais et la profondeur du substratum avant sondages mécaniques destructifs.
Tomographie électrique 2D (ERT)
Profils de résistivité continus le long d'un alignement d'électrodes, avec inversion des données. Adapté au suivi de fracturation et à la détection de cavités en contexte karstique albigeois.
Cartographie de conductivité apparente
Reconnaissance rapide au EM31 ou EM38 pour couvrir de grandes surfaces. Nous utilisons cette méthode en préalable au SEV pour optimiser l'implantation des profils électriques sur les parcelles étendues.
Paramètres typiques
Questions et réponses
Quel est le prix d'une étude de résistivité électrique à Albi ?
Le coût varie selon le linéaire de profil et la profondeur cible. Pour une campagne standard comprenant une journée d'acquisition et le rapport d'interprétation, les budgets se situent entre 580 € et 1030 €. Un devis précis vous sera adressé après définition du cahier des charges.
La résistivité électrique fonctionne-t-elle sur les sols argileux du Tarn ?
Oui, et c'est même un atout. Les argiles de décarbonatation des coteaux albigeois présentent des résistivités faibles, de 10 à 40 ohm.m, qui contrastent fortement avec les calcaires sous-jacents. Ce contraste permet de cartographier précisément l'interface molasse-calcaire malgré la conductivité élevée du terrain.
Quelle profondeur maximale peut-on atteindre avec un SEV à Albi ?
Avec un espacement AB/2 de 150 mètres, la profondeur d'investigation théorique atteint 50 mètres. En pratique, sur les formations du Bassin aquitain, la présence d'une nappe phréatique conductrice peut limiter la pénétration du courant. Nous dimensionnons le dispositif après analyse des logs hydrogéologiques disponibles.
Quelle est la différence entre un SEV et une tomographie électrique ?
Le SEV donne une variation verticale 1D sous un point, avec une hypothèse de terrains tabulaires. La tomographie électrique (ERT) fournit une coupe 2D des résistivités le long d'un profil, sans hypothèse sur l'horizontalité des couches. Nous recommandons l'ERT pour les versants et les zones karstiques d'Albi où la géométrie est complexe.
